测量变压器

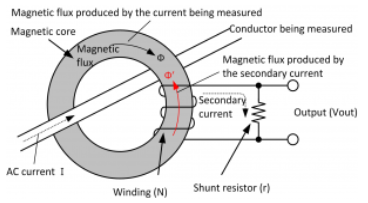

电流互感器一种变压器,在正常使用条件下具有与初级电流成比例的次级电流,当耦合方法正确时,其相位差接近于零。
3.1用于测量的电流互感器是一种电流互感器,用于向指示仪表,集成仪表和其他类似设备提供电流。
测量电流互感器广泛用于测量低压配电系统的电流。
主要精度(电流互感器的给定等级)为:0.2,0.5,1,3,5等,目前用于各种测量。
变压器主要是总线式电流互感器,安装方便,型号和规格多。
可根据母线或电缆的不同规格选择最经济合理的电流互感器。
AKH-0.66电流互感器用于分析和测量。
电流互感器的用途和特点。
3.1概述AKH-0.66系列电流互感器外壳采用进口聚碳酸酯制成,阻燃,耐温140°C。
核心由定向冷轧硅钢带制成,二次线由高强度电磁搪瓷制成。
新颖,美观,易于安装,体积小,重量轻,精度高,容量大。
产品符合国家标准GB1208-2006。
3.2技术指标测量CT初级电流:5-6300A,二次电流:5A,1A,0.1A,0.05A;双绕组CT初级电流:5-6300A,二次电流:5A,20mA,1A,20mA;双绕组传感器初级电流:5-6300A,二次电流:AC5A,DC4-20mA,AC1A,DC4-20mA;开路CT初级电流:100-6300A,次级电流:5A,1A;额定工作电压:AC0.66kV(相当于AC0.69kV,GB156-2003);额定频率:50-60Hz;环境温度:-30°C~70°C,最高耐温120°C;海拔高度:≤3000m;工频耐压:3000V / 1min 50Hz;用于不受雨雪直接影响,无严重污染和剧烈振动的场所。
3.3电流互感器的分类为AKH-0.66测量3.3.1 AKH-0.66 / I型电流互感器,主要测量范围为5-3000A,次级输出0-5A(0-1A),主要用于多个(单个)根电缆或单母线可用于各种应用,并与电流表一起使用。
3.3.2 AKH-0.66 / II型电流互感器,主要测量范围为150-6300A,次级输出为0-5A(0-1A)。
它主要用于多个母线或多个电缆交叉口。
次级端子与母线装置的水平面平行,并与电流表一起使用。
3.3.3 AKH-0.66 / III型电流互感器,主要测量范围为150-6300A,次级输出为0-5A(0-1A)。
它主要用于(单)多个母线或多个电缆交叉。
范围广,次级端子垂直于母线安装的水平面,并与电流表一起使用。
3.3.4 AKH-0.66 / S型双绕组电流互感器电流互感器,一个测量范围5-6300A,主要适用于(单)多个母线或多个电缆交叉,适用于广域;二路双向输出,单向0-5A(0-1A),电源电流表测量,另一个AC0-20mA,用于远程传输,带ARTU-32遥测设备或电机保护单元。
3.3.5 AKH-0.66 / SM型双绕组电流传感器电流互感器,一个测量范围5-6300A,主要适用于(单)多个母线或多个电缆交叉口,适用于广域;二级双向输出,单向0-5A(0-1A),供电电流表测量,另一个DC4-20mA,用于远程传输,带自动控制仪表PLC或DC(PLC或DC提供的辅助电源DC24V),无需要使用传输该设备易于安装和接线,为用户节省成本。
3.3.6 AKH-0.66K开放式电流互感器主要用于工业中城网和农村电网改造工程。
它易于安装,无需拆卸母线,也可以用电操作,不影响客户的正常功耗,并为用户改造项目。
节省人力,物力,财力,提高效率。
该系列电流互感器可与继电保护,测量和计量装置配合使用。
在低压配电系统中选择测量二次输出5A和1A的电流互感器是一些电气工程师经常遇到的问题。
2009年12月,山东省聊城市的一家化工厂,每个生产车间的环境多为爆炸性的。
每个车间的电气控制室没有安装在车间,而是安装在远离每个车间的公共电气控制室中,以实现系统电流。
集中收集信息,励磁电流互感器与控制室之间的距离约为200米,有的甚至为300米,二次传输线为2.5平方毫米,使用的电流互感器为AKH-0.66 / 30I 200 / 5A 0.5水平。
5VA通过心脏和其他规格,目前使用的电表是CL72-AI,项目比较大,项目将完成,部分项目试运行,发现所有电表显示和励磁电流完全不准确。
经过分析,电流互感器的额定容量是电流互感器的额定二次电流I2e,以及通过二次回路额定负载Z2e时消耗的视在功率S2e,即S2e = I2e& sup2; Z2e;因子显示器的表观消耗功率仅为0.05VA,这是非常小的,所以我们可以忽略它,Z2e =ρ.2L/ S =0.0176Ω。
mm& sup2; / m×2×200 m/2.5=2.82Ω,S2e= I2e& sup2; Z2e = 5A& sup2;×2.82Ω= 70.5VA,远大于电流互感器的额定容量为5VA,所以此时应选择200 / 1A电流互感器。
2010年2月,该项目取代了所有5A电流互感器,并且因为电流表被计算在内。
在显示表中,比率可以重置为200/1以恢复整个系统。
